Под холодным каналом формы понимается участок между полостью формы и шибером. Расплавленный пластик сохраняет свою текучесть внутри литника за счет давления впрыска и собственного тепла. Однако, будучи частью формовочного материала, бегунок не является какой-либо частью продукта. В результате при проектировании пресс-формы нам необходимо учитывать не только наполнение, но и экономию материалов за счет сокращения или уменьшения размера бегунка; на самом деле, нам очень сложно получить и то, и другое через холодный бегунок, но горячеканальная система может решить эту проблему.

При использовании горячеканальной системы очень важен правильный выбор типа литника, поскольку тип литника напрямую определяет выбор компонентов горячеканальной системы, а также производство и проектирование форм. Таким образом, горячеканальные системы можно разделить на 3 типа в зависимости от типа затвора: (1) горячеканальная система с горячим наконечником, (2) горячеканальная система с литниковым затвором и (3) горячеканальная система с запорным клапаном.

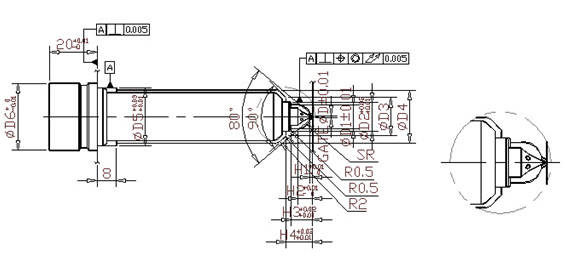

1. Горячий бегунок с горячим наконечником

Это наиболее широко применяемая горячеканальная система, поскольку ее предоставляет каждый поставщик горячеканальной системы. Хотя системы от разных поставщиков имеют разные форсунки и вставки форсунок разных форм и размеров, они работают точно так же, то есть точно регулируют и контролируют температуру формования на литнике с помощью метода, объединяющего горячий наконечник вставки в передней части форсунка с системой охлаждения.

Система горячего лотка с горячим наконечником может использоваться для большинства пластиковых формовочных материалов, таких как PP, PE, PS, LCP, PA, PET, PBT, PEEK, POM, PEI, PMMA, ABS, PVC, PC, PSU и ТПУ и др. Вообще говоря, затвор с горячим наконечником используется для производства деталей среднего и малого размера, особенно. подходит для изготовления макродеталей. Диаметр в разрезе ворот обычно составляет от 0,5 мм до 2,0 мм.

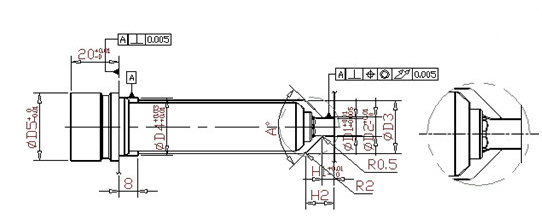

2. Литниковый литник горячеканальной системы

В литниковом литнике расплавленный пластик попадает в полость формы через открытую трубу. Потеря давления потока расплава в зоне затвора очень мала. Горячеканальная система с литниковым литником больше подходит для производства деталей средних и крупных размеров. отметка ворот будет более заметной из-за большего размера. Таким образом, горячеканальная система литникового литника обычно применяется для внутренних изделий или компонентов, которые не предъявляют высоких требований к внешнему виду отметок ворот. Кроме того, литниковый литник часто используется в сочетании с холодным литником, т. Е. Принимая литниковое сопло в качестве основного литника и литника, и проектируя литниковый литник вместе с холодным литником. При применении литниковый литник может быть увеличен для плавного потока, потому что следы литника на холодном литнике не важны.

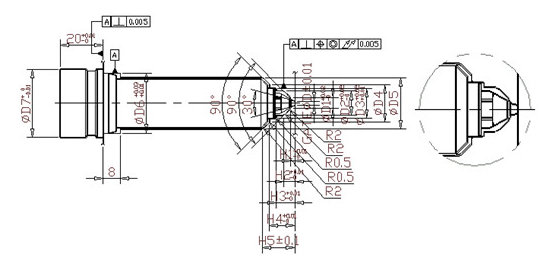

3. Горячий бегун запорного клапана.

Горячий литник с запорным клапаном - еще одна горячеканальная система, которую поставляют ведущие мировые компании-производители горячеканальных систем. Эта игольчатая система механически открывает или закрывает заслонку в заданное время через контроллер штифта клапана. Этот тип горячеканальной системы обладает преимуществами двух предыдущих систем (Hot Tip Hot Runner и Sprue Gating Hot Runner), такими как управление временем открытия / закрытия ворот вручную, обеспечение гладкой и глянцевой отметки ворот и расширение области применения горячеканальной системы .
